Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Вы никогда не занимались монтажом подрозетника и боитесь наделать ошибок? Мы поможем разобраться со всеми особенностями – в статье подробно рассмотрены разновидности установочных коробок и тонкости установки каждого из них.

Также уделено внимание монтажу подрозетников в часто встречаемые типы оснований – бетон, гипсокартон, стену, облицованную плиткой. Материал дополнен наглядными фото и полезными видеосюжетами.

Требования к подрозетникам

Отдельный свод регламентаций для монтажа подрозетника на данный момент не разработан. ПУЭ предписывают блюсти общие правила электробезопасности. Перед проведением работ следует проверить изделия на соответствие следующим критериям:

• Стакан под розетку должен быть изготовлен из прочного материала, способного выдержать силу, с которой извлекается вилка. При этом он не должен вытаскиваться одновременно с самой розеткой. Для обеспечения устойчивости крепления изделия, рассчитанные для эксплуатации в стене из алебастра или гипса, снабжены многочисленными выпуклостями и зацепками. На эту цель работают и отверстия, куда заводятся провода.
• С внутренней стороны должны быть качественно сформированы ребра, куда крепятся розетки.
• Используемая пластмасса не должна быть горючей. Для стен (кроме дерева) это требование значения не имеет, но его соблюдение необходимо для предупреждения воспламенения находящихся поблизости обоев или мебели.

Также не будет лишним, чтобы группу розеток возможно было объединить с помощью фиксаторов.

Размеры подрозетников

Подавляющее большинство изделий данного вида имеют диаметр 7 см. На такой показатель обычно рассчитаны и сами розетки. Глубина – параметр вариабельный, и на него нужно обращать внимание, подбирая вариант, наиболее соответствующий целям. Если в подстаканнике планируется коммутация нескольких проводов (пример – применение этого изделия на замену распаячной коробке), потребуется поставить вариант с большей глубиной. В целом, установка розеток в глубокие подрозетники выполняется легче.

Переходим к непосредственному монтажу подрозетников

Перед началом работ желательно иметь полный набор расходных материалов. Силовой кабель, необходимое количество подрозетников (с небольшим запасом «на лом»), строительные смеси, клей ПВА. Электроинструмент, с помощью которого вы планируете вырезать отверстия.

Разметка

Вне зависимости от того, проложен силовой кабель заранее, или вы будете штробить под него стены одновременно с бурением ниш для розеток, установка подрозетников начинается с тщательной разметки.

Угадать, где будут размещаться электроприборы невозможно. Возможно, завтра вы захотите сделать перестановку в квартире. Поэтому розетки устанавливают по следующему принципу:

• Для универсального использования — на высоте 30 см от чистого пола (имеется ввиду высота от уложенного чистового покрытия).
• Для крупной бытовой техники (стиральная машина, холодильник) на высоте 1 метр.
• Если блоки розеток монтируются над столешницами или тумбочками — не менее, чем в 10 см от поверхности.
• Особый случай — монтаж розеток для телевизора, подвешенного на стену. Это индивидуальный проект.
• А вот расстояние между центрами подрозетников — это константа (касается групповой установки, в ряд). Эта величина для установки стандартных розеток составляет 71 мм.

Необходимо также учитывать горизонтальное расположение. От углов, потолка, пола, дверных коробок — расстояние не менее 15 см. От радиаторов отопления не ближе 50 см. Разумеется, нельзя размещать розетки над приборами отопления (за исключением системы «теплый пол») и над кухонными плитами. Правила устройства электроустановок и СНиП запрещают установку розеток и прокладку проводов на стенах, непосредственно выходящих на улицу.

Делаем отверстия

Существует три основных способа. Преимуществ или недостатков между ними не существует. Все зависит от наличия у вас инструмента и насадок. Принципиальной разницы между установкой подрозетников в кирпичной или бетонной стене нет, поэтому технология схожая.

Совет! Как поступить, если на пути коронки попалась арматура? (Касается только бетонных стен).

Идентифицировать металл под коронкой несложно. Вы точно не ошибетесь: заглубление прекращается, появляется характерный стук и вибрация.

Можно ли делать подрозетники в несущих стенах

По правилам ставить подрозетники в несущей стене допускается. Допускается создавать небольшие отверстия в несущей стене. Так как подрозетник уходит в глубину лишь на маленькое расстояние, то данный процесс не должен создать проблем с конструкцией дома, конечно главное не наделать слишком больших дыр.

Стоит помнить об аккуратности, ведь несущая конструкция отвечает за то, чтобы дом стоял устойчиво, а это безопасность самих жильцов.

По правилам ставить подрозетники в несущей стене допускается.

В статье рассматривалось, как установить подрозетники в кирпичную стену, и в бетонную, процесс вполне выполним своими руками, он не так сложен, как может показаться сначала. Главное делать все поэтапно, не пренебрегать проведением разметки и подготовить необходимые инструменты. Благодаря широкому ассортименту подрозетников их удобно устанавливать на любой поверхности.

Как правильно сделать разметку?

Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:

в комнатах розетки устанавливают на тридцати см от пола,в кухне розетку устанавливают около 120 см от столешницы,выключатели устанавливают на 90 см от пола.

Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.

Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.

Устанавливайте подрозетник на удобном уровне

Установка в бетонные стены

Когда место для будущих розеток будет определено, начинайте наносить разметку и приступайте к установке подрозетников. Согласно разметке, проделайте отверстия в стене, а затем приготовьте гипсовый раствор. Проделать отверстие можно обычной дрелью с победитовым сверлом или с помощью специальной коронки по бетону. Отверстие под квадратную коробку можно проделать, воспользовавшись болгаркой с алмазным диском. В любом случае выдалбливать нужную глубину придется с помощью перфоратора или зубила с молотком.

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

• Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

• С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

• С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Разметка

Работы по установке подрозетников начинают с тщательной разметки. В ходе операции руководствуются следующими принципами:

• Разъемы под крупную технику (холодильник, плита, посудомоечная и стиральная машина) размещают на уровне 1 м от пола.
• Розетки универсального назначения ставят на высоту 30 см от покрытия.
• Для мелкой кухонной техники, располагающейся на столе или напольном шкафчике подойдет блок на высоте 10 см от столешницы.

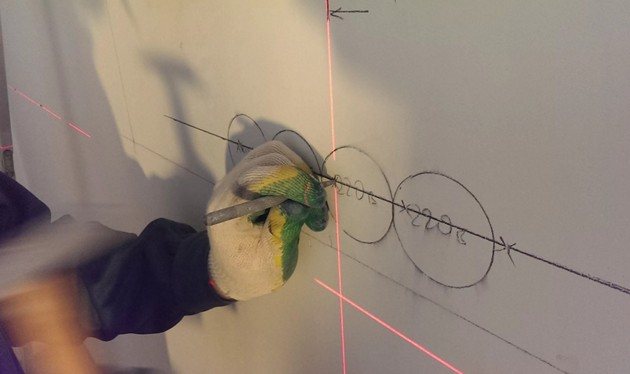

В соответствии с вышеизложенным на поверхности простым карандашом чертят окружность с центральной точкой. Диаметр должен быть больше, чем у подрозетника. Иначе втиснуть устройство в паз будет проблематично.

Можно ли устанавливать розетку без подрозетника

Такой вариант возможен, но надо учитывать, что увеличивается риск возникновения различный последствий, так как это не очень безопасный метод. При небольшом коротком замыкании возникает риск возгорания, поэтому монтаж можно производить только специальных розеток, пригодных для такого монтажа.

В гипсокартон

Алгоритм монтажа следующий:

• Выбрать хорошее место, рекомендуемая высота от пола 30 см.

• Сделать разметку. Этому процессу желательно уделить особое внимание, так как в результате блок может встать криво.
• Просверлить отверстие с диаметром 45 см, также уделяя этому большое внимание, наклон влево или вправо может потом привести к неблагоприятным последствиям.
• Основная сложность заключается в работе с гипсокартоном, надо предельно аккуратно просверлить 4 отверстия для закрепления розетки и вставить дюбеля. Если приложить чуть больше усилий или просверлить его слишком близко к центру, гипсокартон обломается, а с этим уже ничего не сделаешь.
• Потребуется отключить электричество в помещении. Затем подключить проводку и можно переходить к заключительному этапу.
• Крепление розетки. Вставить блок в отверстие и закрутить шурупы.Большим минусом установки без подрозетника является ненадежность. Через некоторое время она расшатается, разобьет гипсокартон или еще хуже — отломает кусок и выпадет, что может привести к пожару или замыканию цепи.

В бетонную стену

В целом технология установки розетки в бетонную стену практически не отличается от алгоритма работы с гипсокартоном. Советы по установке:

• Отверстия нужно сверлить с предельной точностью, чтобы не разрушить стену, иначе необходимо будет устанавливать подрозетники.
• Отверстия для крепления надо делать глубже, чтобы обеспечить надежную фиксацию.
• Перед креплением необходимо разогнуть усики, чтобы сделать под них пазы в стене.

Установка розетки без подрозетников имеет много недостатков. Она может расшататься и выпасть, в результате придется зашпаклевывать и заново просверливать дырки в стенах. Разогнутые усики будут разбивать стену. А самым большим минусом можно считать то, что через некоторый промежуток времени стены начнут бить током. Подрозетники являются необходимой частью при монтаже розеток, поэтому если имеется возможность, то их всегда рекомендуется приобретать.

Стоимость подрозетников небольшая, зато они внесут большой вклад безопасность дома и ненадежность крепления.

Подготовка и разметка стен для установки подрозетников

Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.

Подробная инструкция разметки мест монтажа включает:

1. используя рулетку, измеряется расстояние от напольного покрытия (если оно есть) до выбранного места установки коробки. Если покрытия еще нет, то к полученному расстоянию надо прибавить пять сантиметров;
2. в выбранном месте чертят горизонтальную и вертикальную линии, которые должны пересекаться в условленном месте;
3. стаканчик подрозетника обводят в данном месте.

При установке нескольких коробок, чертят сначала горизонтальную линию над полом, затем выбрав центр расположения коробки, в этом месте делают вертикальную линию, от нее отступив 71 миллиметр, чертят вторую линию, которая будет указывать место расположения второго подразетника, таким же методом прочерчивают необходимые линии для остальных коробок. Здесь важно все сделать ровно, сверяясь с уровнем. Коробки должны располагаться ровно друг к другу.

Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.

Крепление подрозетника

Заключительным этапом монтажа является установка подрозетника, вывод провода и крепление изделия в нише.

Установка в нише

Необходимо помнить, что глубина отверстия должна превышать размеры изделия на 4 — 5 мм. Такой запас позволит легко вывести проводку, а также обеспечит пространство для закладки гипсовой смеси. При установке изделия необходимо немного обрезать выступы на кромке и утопить его в стене на 1 или 2 мм, что обеспечит идеальную посадку розетки или выключателя.

Вывод проводки

Создав небольшой канал между проводом и отверстием, необходимо завести проводку в подрозетник. Затем проверяется посадка всей конструкции и, если нет каких-либо проблем, проводится очистка поверхности ниши от пыли и загрязнений.

Фиксация

Монтаж ведется с помощью любой гипсовой смеси. В отверстие закладывается порция смеси и распределяется по стенкам. Вставляется подрозетник и вдавливается в стакан, часть раствора при этом зафиксирует заднюю стенку и выдавится наружу.

Дополнительно вводится раствор по боковым граням изделия, а сам подрозетник выравнивается так, чтобы крепежные винты располагались параллельно полу. Затем обрабатывается вся поверхность стены вокруг изделия. После полного затвердевания гипсового раствора внутренние стенки подрозетника очищаются от его излишков.

Правильно выполненный монтаж изделия обеспечит легкое крепление любой розетки или выключателя, а также безопасность их эксплуатации.

Подгонка отверстия под размеры подрозетника

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

• Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.
