Принцип работы всех разновидностей конструкции – ракеты примерно одинаков:

• Твердое топливо (дрова) закладываются в топку.
• Производится розжиг.
• В процессе нагревания под действием пламени и сгорания вырабатываются газы.
• Начинается их движение по вертикальному участку трубы.
• Подачу обеспечивает специальный канал, по которому быстро движется «вторичный воздух», являющийся уже нагретым.
• Нагретые газы поднимаются к основанию трубы.

Основной принцип работы схож с пиролизными котлами. В результате на выходе из печи, в верхней части конструкции достигается максимально возможная температура. Ее и используют для отопления, нагрева воды, приготовления пищи. Для удобства можно сделать специальную площадку для размещения емкостей, прикрепив ее к верней части трубы.

Большим и значимым для пользователя преимуществом ракетной печи является ее экономичность – дров, а также другие виды твердого топлива, расходуются мало, КПД высокий (около 65%). Для того чтобы повысит качество функционирования достаточно подкинуть в топку опилки, бумагу, ветки или сухую траву.

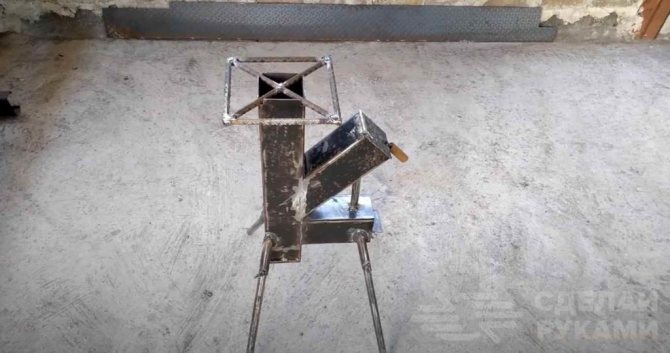

Самодельная ракетная печь мексиканского сварщика

Автор YouTube канала Neri herreria tv подробно показывает, как изготовить печь-ракету своими руками.

Основной материал — профильная труба 100х100 мм.

Также можно использовать профиль меньшего размера (например, если вы хотите брать печь с собой на природу).

Приступаем к работе по изготовлению турбопечки. Первым делом отрезаем с помощью болгарки три заготовки из квадратной профильной трубы разной длины:

1. 57 см;
2. 30 см;
3. 20 см.

Самая длинная заготовка — это вертикальная часть печи. Самая короткая — горизонтальная.

Заготовка длиной 30 см устанавливается под углом 45 градусов — через нее будет выполняться загрузка дров.

Сначала вырезаем в длинной заготовке два отверстия (нижнее отверстие — на расстоянии 7 см от края трубы).

Колосник автор решил сделать из арматуры. Нарезаем заготовки нужной длины, и затем привариваем их внутри вертикальной части печи с небольшим зазором.

Потом свариваем вместе вертикальную и горизонтальную части печи.

Для этого отрезок профтрубы (длиной 20 см) приваривается к заготовке длиной 57 см под прямым углом.

После этого привариваем третий отрезок профильной трубы длиной 30 см, отрезав у него один край под углом 45 градусов.

На торце горизонтальной профтрубы необходимо установить заслонку из листового металла — для регулировки подачи воздуха в камеру горения.

Cоветуем: Стильная и функциональная тележка для сварочного аппарата

Также нужно будет установить дверцу на торец загрузочной камеры — ее также можно сделать из листового металла.

В нижней части вертикальной трубы автор устанавливает задвижку (чтобы процесс горения был длительный, нужно уменьшать количество воздуха, поступающего в камеру сгорания).

Для этого сначала необходимо приварить две направляющих из уголка. Потом вырезаем кусок металла подходящего размера и вставляем между краем профтрубы и направляющими.

Теперь самое время изготовить опорные ножки. Для этого нам потребуются круглые трубы разного диаметра.

Отрезаем четыре заготовки от трубы большего диаметра, и привариваем их к нижней части печи, как показано на фото ниже.

После этого отрезаем еще четыре заготовки из трубы меньшего диаметра — сами ножки. Вставляем их в посадочные места.

Для фиксации ножек в трубах большего диаметра делаются прорези и потом привариваются гайки. В них вкручиваем барашковые болты.

В результате ножки получились съемными, что очень удобно при транспортировке ракетной печи.

Для большей жесткости конструкции мастер решил приварить опорную стойку из куска круглой трубы между горизонтальной частью и загрузочной камерой.

Из обрезков арматуры изготавливаем подставку для посуды (кастрюли или сковороды). В верхней части вертикальной трубы нужно сделать четыре пропила болгаркой, чтобы можно было установить подставку.

Ракетная печь готова. Зачищаем сварные швы и красим термостойкой краской.

Пошаговый процесс изготовления самодельной ракетной печи своими руками показан в авторском видеоролике.

Конструкция получилась сравнительно легкой и компактной. Благодаря тому, что она разбирается, можно без проблем поместить печь в багажник авто.

Общий принцип работы

Любая петь ракета длительного горения работает по одному и тому же принципу. Его основу составляет термическое разложение используемого топлива. В основном для растопки конструкции используют дрова. В результате их сжигания образуются газообразные вещества. Они разлагаются, благодаря чему появляется древесный газ. Он отличается высокой теплоотдачей.

Один из вариантов схемы движения продуктов сгорания в печной ракетной конструкции Источник etokirpichi.ru

Если в печке предусмотрен горизонтально расположенный канал или он имеет наклонную конструкцию, тогда продукты сгорания перемещаются медленно. Они напрямую не уходят в дымовую трубу. За счет этого продукты сгорания догорают в горизонтальном или наклонном канале. Поэтому в результате использования конструкции образуется больше тепла.

Принцип работы реактивных печных устройств следующий:

• в топочное отделение закладывается твердое топливо;
• осуществляется розжиг в основном дров;
• во время сгорания твердого топлива выделяются газы;
• продукты сгорания перемещаются по вертикально расположенной трубе.

Принцип функционирования ракетной печной конструкции очень похож на работу пиролизного котла. Благодаря особому устройству верхняя часть изделия сильно разогревается. Это позволяет готовить разные блюда, нагревать в металлической емкости воду и даже обогревать помещение. Однако для последнего варианта необходимо обеспечить отвод дыма за пределы постройки.

На заметку! Ракетная печь для казана или другой подобной посуды обязательно оснащается площадкой наверху вертикальной трубы.

Походная ракетная мини-печь из профильной и круглой трубы

Еще одной идеей поделился автор YouTube канала Make it Metal. Его вариант самодельной печи ракетного типа чем-то напоминает предыдущую версию, но сама конструкция более проста в изготовлении.

Для данного проекта нам потребуются два вида стальной трубы: круглая и квадратная (профильная).

Помимо этого, потребуются и другие материалы:

• листовой металл;
• стальной уголок;
• болты (или шпильки) с гайками.

Первым делом отрезаем кусок профильной трубы нужной длины (размеры в данном случае — на ваше усмотрение). Это будет загрузочная камера для дров.

В профтрубе вырезаем отверстие, чтобы можно было приварить вертикальную часть реактивной печи (круглую трубу).

Далее отрезаем два уголка и вырезаем подходящего размера кусок листового металла. Уголки привариваем к профилю — они будут выступать в качестве направляющих.

Вставляем потом задвижку из металлической пластины. К задвижке привариваем резьбовую шпильку, на которую потом можно будет накрутить ручку.

А можно поступить проще — приварить перпендикулярно шпильке кусок круглого или квадратного прутка.

Колосник автор решил изготовить из стальной пластины. Отрезаем кусок пластины, сгибаем ее на конце под нужным углом, после чего сверлим отверстия.

Далее отрезаем кусок круглой трубы, обрезаем один край под углом, и затем привариваем его к профильной трубе.

К нижней части ракетной печи нужно приварить гайки, в которые вкручиваем мебельные болты (это у нас будут опорные ножки).

На последнем этапе останется только приварить к вертикальной части ракетной печи площадку для посуды, изготовленную из стальной полосы.

Cоветуем: Деревянная мозаика для отделки стены своими руками

Для более детального ознакомления с процессом изготовления самодельной реактивной печи из профильной трубы своими руками советуем посмотреть авторское видео.

Общие сведения о конструкции

Отличительной чертой конструкции печки под названием «Ракета» является несложное устройство. В ней присутствует две основные части: топливник и дымоотводящая труба. Бункер для топлива может иметь вертикальное исполнение или находиться под углом относительно горизонта. Его даже удаляют от дымохода. Кроме того, создают конструкции с двумя топливными бункерами. Вариант выбирается под конкретное место использования и в зависимости от пожеланий человека.

Ракетная печь может иметь одну из следующих схем:

1. Вертикальный топливник, который удален от дымоотводящей трубы на некоторое расстояние. Длина соединительного участка не стандартизирована. Эта часть применяется в качестве варочной панели и для повышения КПД. Ведь за счет удлиненного горизонтального элемента у печки увеличивается поверхность нагрева. Поэтому потребуется меньше времени для прогрева помещения.
2. Вертикальный топливный бункер находится рядом с дымоотводящей трубой. Это распространенный вариант исключительно отопительной конструкции.
3. Топливник, расположенный под углом. Конструкция позволяет более удобно выполнять закладку топлива.

Как сделать ракетную печь по японской технологии из кирпича

Автор YouTube канала Ogurki поделился простым и очень интересным способом, как сделать печь ракету из кирпича.

Причем без какого-либо цементного раствора или строительного клея — и буквально за 5-10 минут.

Чтобы сделать японскую печь ракету, потребуется 29 кирпичей. Кроме того, необходимо будет подготовить ровную площадку, на которой будет находиться печь из кирпича.

Например, можно сделать основание из строительных блоков или, как вариант, можно отдельно выложить площадку из тех же кирпичей.

Причем кирпич важно использовать не обычный, а огнеупорный. Дело в том, что обычный кирпич быстро потрескается и раскрошится от контакта с огнем.

Приступаем к работе. После того, как подготовили основание, собираем из кирпича печку.

Вертикальную часть (на которой будет находиться посуда) для надежности обвязываем стальной проволокой — чтобы кирпичи не развалились.

Колосник в данной конструкции печи не используется — особой надобности в нем нет.

По умолчанию для закладки дров используется первое отверстие (нижняя топка), однако можно делать закладку дров и через второе отверстие, которое выше (например, если дрова длинные и нет времени их пилить).

Преимущество данной ракетной печи в том, что для нее не требуется отводить постоянное место на участке.

Надо что-то приготовить — собрал за 5 минут и приготовил. Потом разобрал по-быстрому, и кирпичи в сарай. В общем, очень удобно.

Ознакомиться с пошаговой инструкцией по изготовлению кирпичной ракетной печи вы можете в авторском видеоролике.

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Пошаговый процесс работ можно посмотреть в авторском видеоролике.

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

Cоветуем: Самодельная струбцина улучшенная: рассказываем как изготовить своими руками

Компактная походная печь из профильной трубы

Предлагаем вашему вниманию еще один вариант самодельной ракетной печки, которую можно использовать как на даче, так и на природе, если вы часто путешествуете на автомобиле.

Несмотря на то, что принцип работы данной печи такой же, как и у всех предыдущих вариантов, выглядит она немного нестандартно.

Это из-за того, что автор решил модернизировать классическую печь-ракету, и сделать более практичный вариант.

Фишка в том, что помимо варочной поверхности, в данной конструкции присутствует еще дополнительное отделение, которое можно использовать для запекания разных овощей.

Первым делом нужно определиться с габаритами ракетной печи.

Потом отрезаем заготовки из профтрубы. Свариваем П-образную варочную поверхность и зачищаем сварные швы болгаркой.

Варочная поверхность имеет два отверстия с торца. К одному отверстию необходимо будет приварить топку с колосником, к другому — кусок трубы, на который будет устанавливаться дымоход.

После этого отрезаем заготовки из листового металла, и привариваем их между стенками варочной поверхности — и в итоге получаем то самое дополнительное отделения для запекания овощей. Чтобы процесс готовки проходил быстрей, необходимо будет изготовить крышку.

К нижней части ракетной печи привариваем четыре гайки — в них будут вкручиваться ножки, в роли которых выступают болты.

Последний штрих — покраска готового изделия термостойкой краской.

С пошаговым процессом изготовления этой печи вы можете ознакомиться в авторском видеоролике. Идея принадлежит автору YouTube канала mansoo lee.

Область применения

Ракетная печь используется в мобильном и стационарном исполнении. Кроме приготовления пищи в походных условиях, с ее помощью можно осуществлять:

• обогрев жилых помещений;
• сушку фруктов;
• отопление теплиц;
• обеспечение плюсовой температуры в мастерских, гаражах, в хозблоках и на складах.

Агрегат пользуется особой популярностью у рыбаков и охотников, любителей автопробегов и выживальщиков. Существует специальное исполнение, о назначении которого говорит само название — «Робинзон».
